產(chǎn)品中心
高鉻鑄鋼軋輥

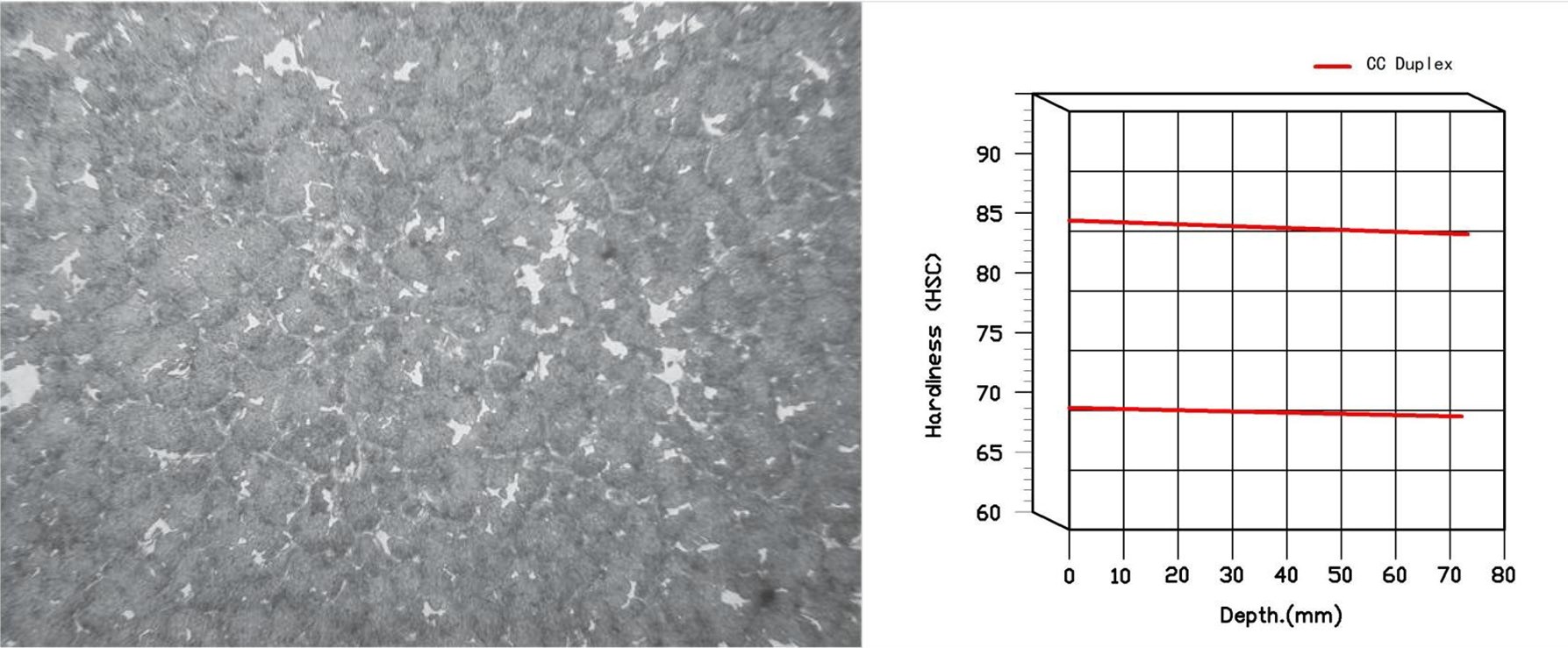

高鉻鑄鋼軋輥硬度高，其基體組織為回火馬氏體+碳化物+少量殘余奧氏體。碳化物主要為M7C3、 M2C型，耐磨性和抗熱裂性能好。碳化物含量較低，一般10%左右，對(duì)軋機(jī)無(wú)特殊水冷卻要求，軋制中自身形成氧化膜，有利于提高軋材表面質(zhì)量。高鉻鋼軋輥主要適用于熱軋帶鋼粗軋輥，也可用于型鋼軋機(jī)中、精軋軋輥、水平輥環(huán)、立輥環(huán)。
化學(xué)成分 wt.%
材質(zhì)代碼 YB/T 4906 | C | Si | Mn | Cr | Ni | Mo | P | S |
HCrS-350 | 1.2-2.0 | 0.3-1.0 | 0.5-1.5 | 8.0-14.0 | 0.0-1.5 | 0.8-2.0 | ≤0.03 | ≤0.03 |
HCrS-600 | 0.6-1.6 | 0.3-1.0 | 0.5-1.5 | 3.0-8.0 | 0.0-1.5 | 0.8-2.0 | ≤0.03 | ≤0.03 |
性能及應(yīng)用
材質(zhì)代碼 YB/T 4906 | 輥身硬度HSD | 抗拉強(qiáng)度Rm(N/mm2) | 最大規(guī)格mm | 最大單重t | 推薦用途 |
HCrS-350 | 65-75 | ≥350 | 800 | 15 | 熱軋帶鋼粗軋輥、立輥； 型鋼軋機(jī)用中、精軋輥、水平輥環(huán)、立輥環(huán)； |
HCrS-600 | 55-65 | ≥600 | |||
70-85 | ≥600 |
