產(chǎn)品中心
高鉻鑄鐵軋輥

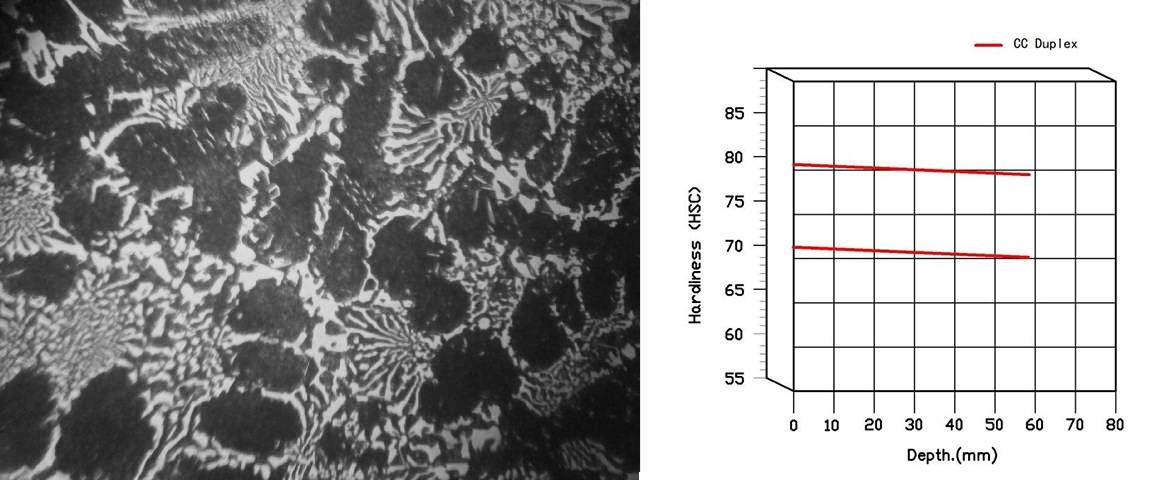

離心復(fù)合高鉻鑄鐵軋輥是高合金軋輥，其工作層基體組織為馬氏體+屈氏體/索氏體，碳化物主要是板條狀和菊花狀的Cr7C3型共晶碳化物。芯部采用高強(qiáng)度球墨鑄鐵材質(zhì)。也可以采用離心或常法鑄造生產(chǎn)高鉻鑄鐵輥環(huán)。適用于熱軋帶鋼軋機(jī)精軋輥，棒材中、精軋輥，萬(wàn)能軋機(jī)輥環(huán)。
化學(xué)成分 wt.%
代碼 GB/T 1504 | C | Si | Mn | Cr | Ni | Mo | V |
HCr I | 2.3-3.3 | 0.3-1.0 | 0.5-1.2 | 12.00-15.00 | 0.7-1.7 | 0.70-1.50 | 0.0-0.6 |
HCr II | 2.3-3.3 | 0.3-1.0 | 0.5-1.2 | 15.01-18.00 | 0.7-1.7 | 0.70-1.50 | 0.0-0.6 |
HCr III | 2.3-3.3 | 0.3-1.0 | 0.5-1.2 | 18.01-22.00 | 0.7-1.7 | 1.51-3.00 | 0.0-0.6 |
性能及應(yīng)用
代碼 GB/T 1504 | 輥身硬度 | 抗拉強(qiáng)度 | 最大規(guī)格mm | 最大單重t | 用途 |
HCr I | 60-75 | ≥350 | Φ1700 | 20 | 熱軋帶鋼軋機(jī)精軋輥； 棒材中、精軋輥； 萬(wàn)能軋機(jī)輥環(huán)； |
HCr II | 65-80 | ≥350 | |||
HCr III | 75-90 | ≥350 |
