產(chǎn)品中心
高速鋼軋輥

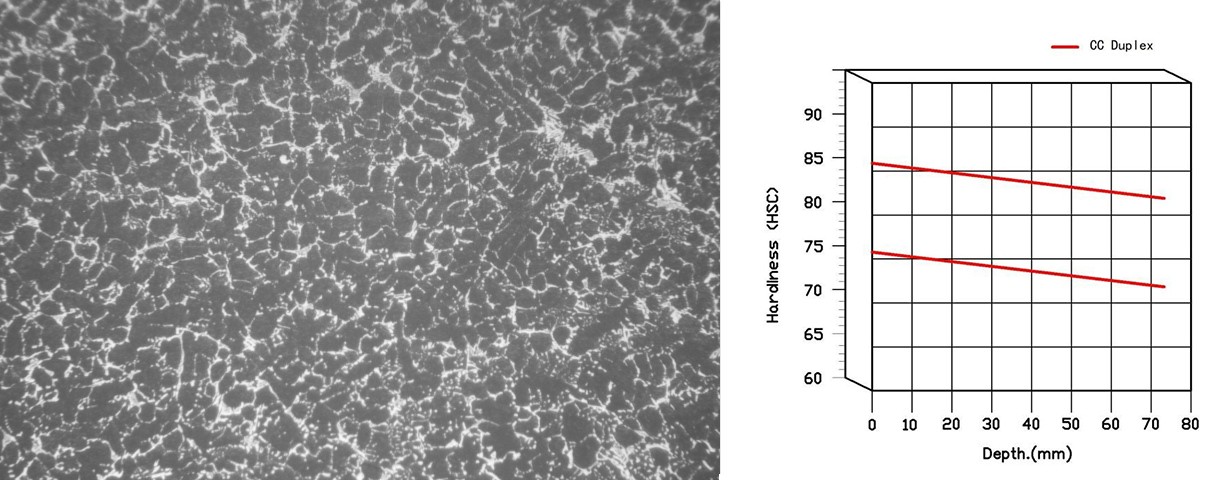

高速鋼軋輥在高溫下具有很高的硬度和耐磨性。采用離心方法生產(chǎn)，芯部材質(zhì)為高強度球墨鑄鐵。通過成分和熱處理工藝控制，工作層硬度可達70-90HSC，馬氏體基體上分布有釩、鎢、鈮、鉬復合碳化物，工作層硬度均一，孔型磨損均勻。這種軋輥用于精軋機架，增加軋機作業(yè)時間，改善軋材表面質(zhì)量。
化學成分 wt.%
材質(zhì)代碼 | C | Si | Mn | Cr | Ni | Mo | P | S | V | W | Nb | B | ||
YB/T 4906 | GB/T 1503 | 自有材質(zhì) | ||||||||||||
HSS-400 | HSS | 1.5-2.5 | 0.3-1.5 | 0.3-1.0 | 2.0-8.0 | 0.0-1.5 | 2.0-8.0 | ≤0.03 | ≤0.025 | 2.0-8.0 | 0.0-4.0 | — | — | |
S-HSS | 0.6-1.2 | 0.8-1.5 | 0.5-1.0 | 3.0-9.0 | 0.2-1.2 | 2.0-5.0 | ≤0.03 | ≤0.025 | 0.4-3.0 | 0.0-3.0 | 0.0-2.0 | — | ||
B-HSS | 1.0-2.0 | 0.3-1.0 | 0.4-1.2 | 7.0-12.0 | 0.2-1.2 | 2.0-5.0 | ≤0.03 | ≤0.025 | 0.4-3.0 | 0.0-3.0 | 0.0-2.0 | 0.1-1.0 | ||
性能及應用
材質(zhì)代碼 | 輥身硬度 HSD | 輥頸硬度 HSD | 抗拉強度Rm(N/mm2) | 最大規(guī)格 mm | 最大單重 t | 推薦用途 | ||
YB/T 4906 | GB/T 1503 | 自有材質(zhì) | ||||||
HSS-400 | HSS | 70-90 | 35-45 | ≥400 | 650 | 5 | 中小型型鋼軋機用中、精軋輥、水平輥環(huán)、立輥環(huán)；棒線材粗、中、精軋；熱軋帶鋼精軋輥； | |
S-HSS | 70-85 | 35-45 | ≥400 | |||||
B-HSS | 75-85 | 35-45 | ≥400 | |||||
