產(chǎn)品中心
合金無限冷硬鑄鐵軋輥

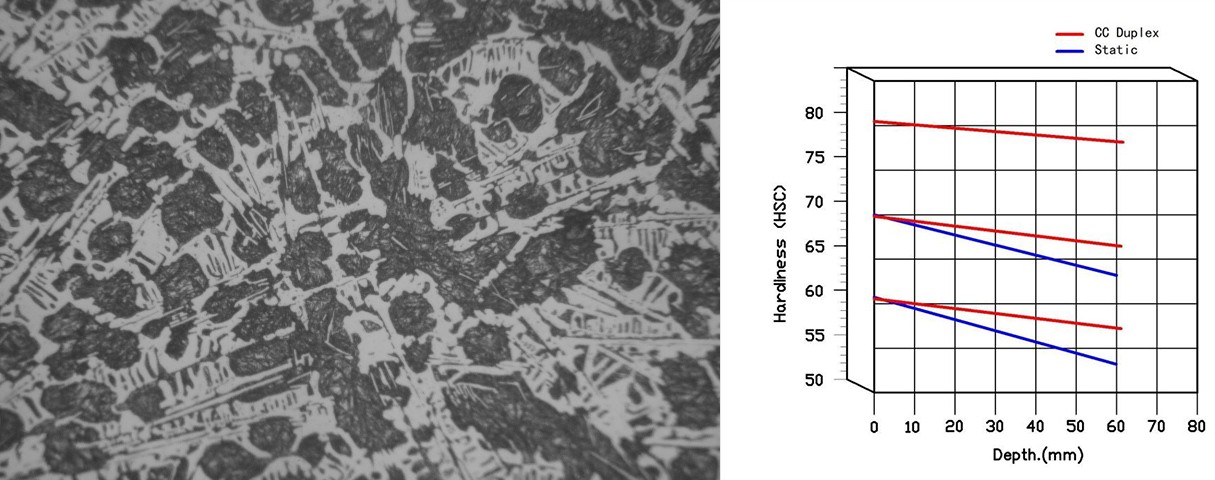

合金無限冷硬軋輥工作層中有細小晶間石墨。石墨和碳化物的大小、形狀、分布可通過激冷作用和合金含量來控制，由于添加了錳、鉻，鎳，鉬等合金元素，基體組織可以是珠光體、貝氏體或馬氏體。加上有少量細小石墨存在，不僅提高了軋輥抗剝落性、抗熱裂性和耐磨性能，而且輥身工作層硬度落差很小。使用于棒、線材、小型型鋼軋機中軋、精軋機架。
化學成分 wt.%
代碼 GB/T 1504 | C | Si | Mn | Cr | Ni | Mo | V | W | Nb |
IC II | 2.9-3.6 | 0.6-1.2 | 0.4-1.2 | 0.7-1.2 | 1.01-2.00 | 0.2-0.6 | — | — | — |
IC III | 2.9-3.6 | 0.6-1.2 | 0.4-1.2 | 0.7-1.2 | 2.01-3.00 | 0.2-1.0 | — | — | — |
IC IV | 2.9-3.6 | 0.6-1.5 | 0.4-1.2 | 1.0-2.0 | 3.01-4.80 | 0.2-1.0 | — | — | — |
IC V | 2.9-3.6 | 0.6-1.5 | 0.4-1.2 | 1.0-2.0 | 3.01-4.80 | 0.2-2.0 | 0.2-2.0 | 0.0-2.0 | 0.0-2.0 |
性能及應用
代碼 GB/T 1504 | 輥身硬度 | 抗拉強度 | 最大規(guī)格mm | 最大單重t | 用途 |
IC II | 55-70 | ≥160 | φ800 | 15 | 中小型型鋼和窄帶鋼中、精軋機架 |
IC III | 60-75 | ≥350 | |||
IC IV | 65-85 | ≥350 | 中厚板、熱帶鋼軋機工作輥、平整輥 | ||
IC V | 75-85 | ≥350 |
